| 起源の場所: | 広州.中国 |
| ブランド名: | JETEX |
| 証明: | ISO 9001:2015 Certification |
| モデル番号: | FP-200LM---FP1400LM |
冷却水扇風機コイルユニットはコイル冷却システムの不可欠な部品です高純度銅管とアルミニウム冷却フィンを通して冷却水や熱水を循環させ,室内空間を効率的に冷却または暖めるために設計されたこの特定のファンコイルユニットは,異なる設置要件に合わせて,水平,垂直,天井に固定された3つのマウントタイプで利用できます.

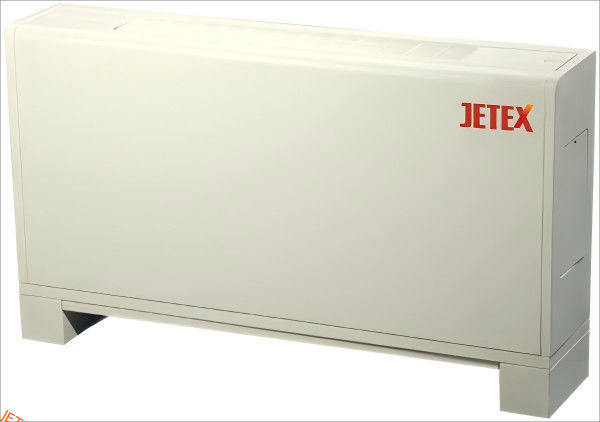

JETEX 露出 垂直型FCUには2つのシリーズがあります.横風出口シリーズと上風出口シリーズ.図は上風出口シリーズを示しています.
| モデル やってみろ |
FP-200 (FP-34) |
FP-300 (FP-51) |
FP-400 (FP-68) |
FP-500 について (FP-85) |
FP-600 (FP-102) |
FP-800 (FP-136) |
FP-1000 (FP-170) |
FP-1200 (FP-204) |
FP-1400 (FP-238) |
|||||
スタンダードエア 容量 (m3h) |
H | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | ||||
| M について | 255 | 382 | 510 | 638 | 765 | 1020 | 1275 | 1530 | 1785 | |||||
| L について | 170 | 255 | 340 | 425 | 510 | 680 | 850 | 1020 | 1190 | |||||
| (W) 冷却容量 | 1800 | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12600 | |||||
| (W) 熱容量 | 2700 | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 18900 | |||||
| PTC (オプション) | パワー (KW) | 1.5 | 2.0 | 2.5 | 3.0 | 3.0 | 4.5 | 4.5 | 6.0 | 6.0 | ||||
| 電流 (A) | 6.8 | 9.1 | 11.4 | 13.7 | 13.7 | 20.5 | 20.5 | 27.3 | 27.3 | |||||
静的圧力 ((Pa) |
S | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||||
| E について | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 50 | 50 | |||||
騒音レベル (dB A) |
S | ≤37 | ≤39 | ≤41 | ≤43 | ≤45 | ≤46 | ≤48 | ≤50 | ≤52 | ||||
| E について | ≤40 | ≤42 | ≤44 | ≤46 | ≤47 | ≤48 | ≤50 | ≤54 | ≤56 | |||||
コイル |
タイプ | 高純度 の 銅 管 と アルミニウム の 冷却 羽 | ||||||||||||
水流量(千kg/h) |
0.34 | 0.50 | 0.66 | 0.81 | 0.96 | 1.28 | 1.61 | 1.92 | 2.18 | |||||
圧力低下 (KPa) |
30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 | |||||
| マックス 作業プレス(MPa) | 1.6 | |||||||||||||
| モーター |
電源入力 | S | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |||
| E について | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 250 | 300 | |||||
| 量 | 1 | 2 | ||||||||||||
扇風機 |
タイプ | 2つの入口セントリフュガルのファン | ||||||||||||
| 量 | 1 | 2 | 3 | 4 | ||||||||||
注記:
1冷却条件: DB=27°C, WB=19.5°C, TW1=7°C,△TW=5°C.加熱条件: DB=21°C, TW1=60°C,△TW=10°C.
2冷却と加熱能力は高速で値である.中気体積では表の値の約84%であり,低気体積では約74%である.
3.コイルは,1インチあたり12のフィンの密度を持つ3列のチューブです.他のタイプ,例えば2列のチューブについては別途指定してください.
4. 騒音値は,国家標準GB-T19232-2003の関連要件を満たす条件で試験しなければならない.
5この製品のモーター名札の電力は出力であり,上記の表に示されている電力はモーター入力です.注意してください.
6上記のモデル番号では,括弧の数字は高速空気の体積を表します:量 × 10 m3/h.例:FP-34は 340 m3/h の空気の体積を持っています.
露出した垂直型 (LM) ユニット (LM)高風出口)
| 高風出口 | |||||
| モデル | サイズ | 純重量 | |||
| A について | B について | 体重 | |||
| FP-200LM | 825 | 430 | 22 | ||
| FP-300LM | 865 | 470 | 25 | ||
| FP-400LM | 1075 | 680 | 28 | ||
| FP-500LM | 1115 | 720 | 32 | ||
| FP-600LM | 1255 | 860 | 37 | ||
| FP-800LM | 1505 | 1090 | 43 | ||
| FP-1000LM | 1725 | 1310 | 47 | ||
| FP-1200LM | 1935 | 1520 | 53 | ||
| FP-1400LM | 2125 | 1710 | 58 | ||
床立式扇風機コイルからヒーターコイル搭載のモデルまで,JETEXシリーズは様々な暖房と冷却のニーズに対応しています.ホテル快適な室内環境を保つための柔軟なソリューションです
概要すると,この冷却水扇風機コイルユニットは,コイル冷却システムの汎用的で信頼性の高い部品であり,様々な室内空間で効率的な温度制御と快適性を提供します.
Q について:この扇風機コイルユニットのブランド名は?
A: ブランドはJETEXです
Q:この扇風機コイルユニットはどこで製造されていますか?
A:この扇風機コイルユニットは中国広州で製造されています
Q: この扇風機コイルユニットの モデル番号は?
A: モデル番号はFP-200,FP-400,FP-600,FP-800,FP-1000,FP-1400
Q:このファンコイルユニットの冷却容量は?
A: 冷却容量はモデル番号に応じて X BTU から Y BTU まであります.
Q: この扇風機コイルユニットは住宅用または商業用に適していますか?
A: この扇風機コイルユニットは,住宅用および商業用の両方に適しています.
